・水処理及び合併浄化槽の汚泥返送切替に
・養魚場の用水切替に
・その他、汚水等の配管の分岐・合流部の切替に
|
 |
・構造が簡易なので、取扱いが簡単です。
・軽量なので運搬・施工が楽です。
・本体材質は、ＡＢＳ樹脂及びＰＶＣ並びにステンレスです。
・仕切板材質は、ステンレス及びＰＶＣです。
・配管接続は、硬質塩化ビニール管ＶＰ・ＶＵサイズで、ソケット接続、フランジ接続です。
・上記標準仕様の他、仕切板の長さ、使用材質の指定など、様々なカスタマイズが可能です。
・耐圧式も製作可能です。
・御希望により現場設置工事も行います。
|
 |

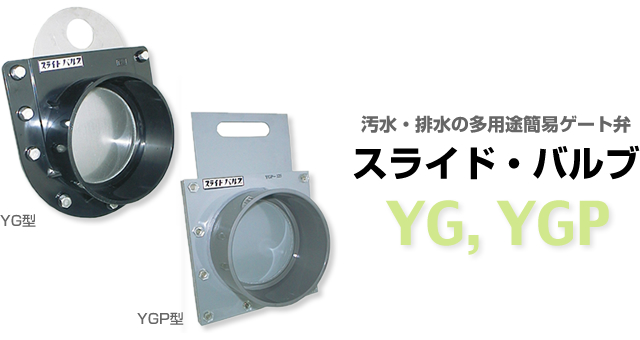

・YG型
| 型名 | 管径 | 本体寸法mm(縦×横×厚み) | 仕切り板寸法mm(縦×横) |
| ＹＧ‐１００ | １００Ａ | 176×179×109 | 190×90 |
・YGP型
| 型名 | 管径 | 本体寸法mm(縦×横×厚み) | 仕切り板寸法mm(縦×横) |
| ＹＧＰ‐６５ | ６５Ａ | 130×130×75 | 190×90 |
| ＹＧＰ‐７５ | ７５Ａ | 140×140×85 | 200×100 |
| ＹＧＰ‐１００ | １００Ａ | 170×170×109 | 220×125 |
| ＹＧＰ‐１２５ | １２５Ａ | 200×200×131 | 270×155 |
| ＹＧＰ‐１５０ | １５０Ａ | 240×240×160 | 280×180 |
| ＹＧＰ‐２００ | ２００Ａ | 280×280×235 | 330×230 |
| ＹＧＰ‐２５０ | ２５０Ａ | 355×355×300 | 430×305 |
| ＹＧＰ‐３００ | ３００Ａ | 405×405×345 | 480×355 |
| ＹＧＰ‐３５０ | ３５０Ａ | 465×465×390 | 540×415 |
| ＹＧＰ‐４００ | ４００Ａ | 515×515×450 | 590×465 |
|
 |
|---|
汚泥返送切替え設置例、写真上側にセパレートタンク、左側に計量槽があります
|
