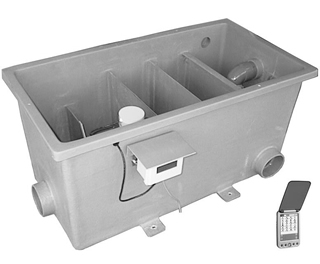

超音波堰式流量計YMT-MUSW

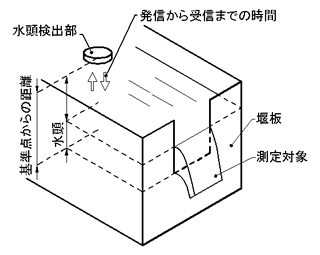

堰の構造と流量計測方法

概要

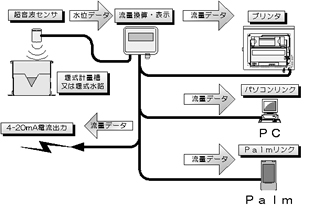

　超音波堰式流量計（型番：ＹＭＴ−ＭＵＳＷ）は、厨房・工場等の産業用水量及び産業排水量、公共水域・公共下水道への放流水量、下水道料金算出を目的とする排出量、ごみ焼却施設における廃水処理量、中水製造量等、汚水量の計測・記録に適した流量計です。　堰を流れる処理水をＪＩＳで規格された計量方法に沿って計量・計算します。　計算された流量データは表示パネル出力、プリンタ出力、４〜２０ｍＡ電流出力、Ｐａｌｍ出力等、多彩です。　さらに表示は日別、月別、任意の期間内の積算が付いています。積算機能を用いてポンプ運転制御等の流量制御も可能です。このように超音波堰式流量計は機能が豊富でメンテナンスの楽な流量計です。

特徴

1. 広い適応可能範囲
   ・計量槽の堰の形状により１m³／Ｈ未満の小流量から２００m³／Ｈ以上の大流量まで、測定可能範囲が広く、あらゆる液体の流量測定に適用できます。

2. 汚水流量の高精度測定の実現
   ・超音波による非接触測定なので、流体の如何に問わず流量を測定できます。堰による流量測定で高分解能の超音波センサを採用しているので流量精度は±１％Ｆ．Ｓ．未満を実現しました。

3. 維持管理の容易性と高精度の維持
   ・開水路の流量計なので、実際に測定している箇所を点検することが出来ます。その為、メンテナンスが容易で堰部分の簡単な清掃によりいつまでも高精度を維持できます。

4. 充実した機能とデータ保全
   ・積算機能は１日分、１ヶ月分、任意の期間です。最大で１６０日分（５ヶ月分）のデータを保存する事ができ、再印刷する事が可能です。

5. 機能の拡張性
   ・４〜２０ｍＡ出力先にシーケンサーを設置すれば流量値により複雑な制御（ポンプその他機器の運転制御等）を行うことが可能です。
